Различия регуляторов напряжения Я112А и Я112В

Мотоцикл ИЖ - Юпитер 5

В данной статье коротко расскажу различия двух интегральных регуляторов напряжения Я112А1 и Я112В1 (Я112А и Я112В сняты с производства), в простонародье так называемых "шоколадки".

Различия регуляторов напряжения Я112А и Я112В

Различия регуляторов напряжения Я112А и Я112В

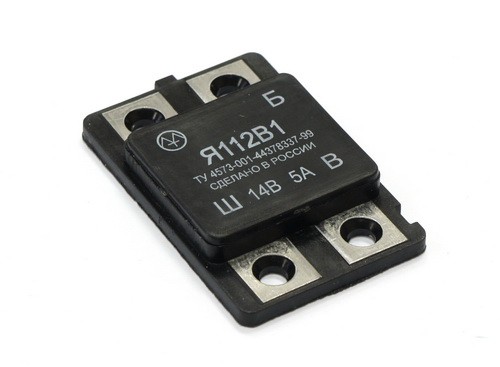

Внешне различия как вы видим только в буквенных нумерациях, но по принципу работы они имеют существенные различия.

Начнем с Я112А1:

Различия регуляторов напряжения Я112А и Я112В

Различия регуляторов напряжения Я112А и Я112В

Я112В1:

Различия регуляторов напряжения Я112А и Я112В

Различия регуляторов напряжения Я112А и Я112В

Как мы видим на схеме контакты Б и Д распаяны, а на Я112А1 они спаяны (В-В), в связи с этим на Я112А1 надо вводить дополнительный, отдельный ключ (реле) от контакта идущего к клейме аккумулятора для отключения РН, в противном случае на обмотку ротора генератора будет постоянно подаваться напряжение, что в итоге в скором времени мы получим разряженный аккумулятор. На Я112В1 для работы схемы нам надо вводить ключ (можно от замка зажигания, ток слабый) для замыкания контактов Б и Д. Кстати вывод "С" для повышения напряжения зимой на 0, 2В.
